Как создать цифровую модель местности: продолжение

Команда MPI продолжает цикл статей, посвященных возможностям системы nanoCAD GeoniCS.

В первой части мы начали знакомство с этой многофункциональной платформой, а теперь подробнее разберем один из ее ключевых модулей — «Топоплан».

Сердце системы: модуль «Топоплан»

Модуль «Топоплан» можно назвать сердцем nanoCAD GeoniCS. Он предоставляет инструменты для создания и редактирования топографических планов и схем, а также для построения цифровой модели местности (ЦММ). Рассмотрим подробнее его возможности:

1. Создание и редактирование топографических планов. Модуль позволяет создавать топографические планы, что делает его незаменимым инструментом для специалистов в области землеустройства и проектирования.

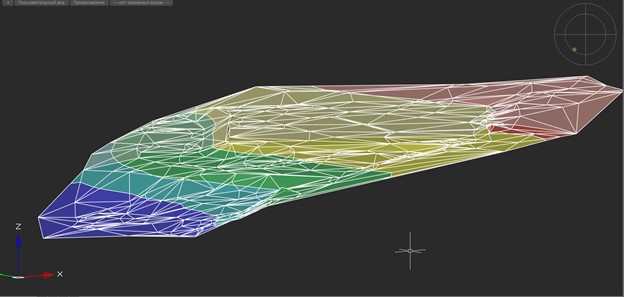

2. Построение цифровой модели местности. Для создания ЦММ пользователю необходимо обработать исходные данные, которые могут поступать в различных форматах — от файлов с параметрами точек до облаков точек и триангуляции. Модуль обрабатывает эти данные, создавая триангуляционную поверхность.

3. Импорт и экспорт данных. Возможность работы с различными форматами (DXF, DWG, KML и другими) обеспечивает гибкость в обмене данными с другими системами.

4. Нанесение объектов ситуации местности. Пользователь может добавлять на топоплан здания, дороги, реки и другие элементы, что позволяет создать полное представление о местности.

 5. Работа с условными знаками и обозначениями: Модуль поддерживает использование условных знаков, что облегчает работу с топографическими планами.

Создание цифровой модели местности

Одной из главных задач модуля «Топоплан» является создание ЦММ. Для этого специалист должен обработать исходные данные.

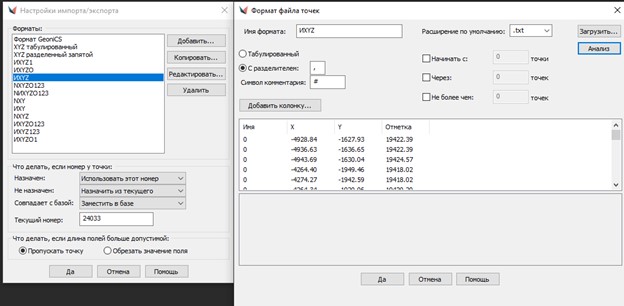

Типы исходных данных могут быть различными: файл, описывающий параметры точки, примитивы CAD-системы, облако точек или триангуляция.

Модуль «Топоплан», являясь ядром nanoCAD GeoniCS, способен обработать указанные данные и построить триангуляционную поверхность.

Это позволяет адаптировать программу под любые форматы отображения данных о точках.

После построения ЦММ открываются новые возможности для работы. На ее основе можно автоматически отрисовать горизонтали, нанести топографические знаки из базы данных nanoCAD GeoniCS и выполнить полное оформление топографического плана. ЦММ также служит основой для реализации проектных решений.

Модульность системы

Ранее мы упоминали модуль «Топоплан», и здесь стоит отметить модульность nanoCAD GeoniCS. Всего пользователь может работать с шестью модулями: «Топоплан» — ядро программы, Генплан, Инженерные сети, Трассы, Сечения, Геомодель.
Модульность nanoCAD GeoniCS позволяет подобрать конфигурацию программы под конкретные задачи, что выгодно с экономической точки зрения. В следующих частях мы подробно разберем каждый модуль, его назначение и возможности.

После построения ЦММ, пользователю открывается возможность работать с поверхностью.

Во-первых, можно выполнить оформление топографического плана:

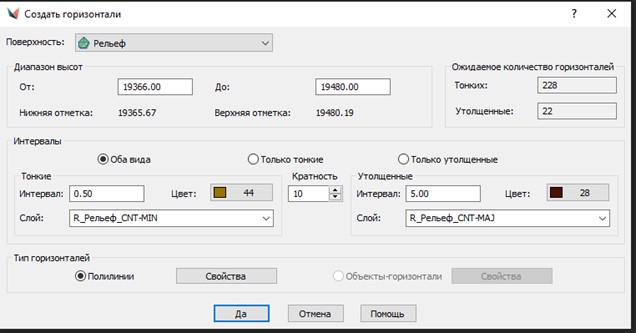

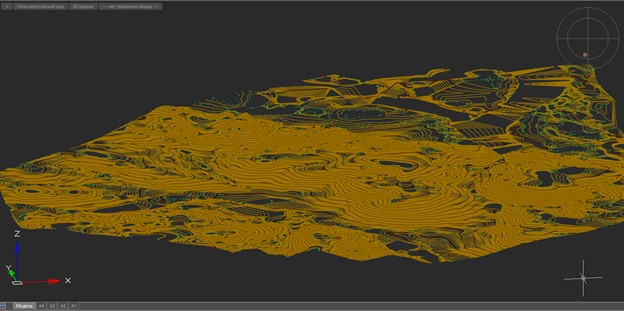

• построение горизонталей с заданными параметрами шага и сглаживания (рис.2)
• нанесение топографических знаков вручную или автоматически;
• построение топографических контуров;
• построение координатной сетки;
• разбивку топопланшета с автоматическим вписыванием в нужный формат листа.

Во-вторых, ЦММ может стать основой для проектирования земляных работ. Кроме того, модуль «Топоплан» — это инструмент для анализа местности.

После построения ЦММ модуль позволяет:

• определить траектории стока,
• отрисовать стрелки уклонов поверхности,
• выполнить раскраску поверхности по высоте для визуального анализа (рис. 4).

Стоит также уделить внимание возможности построения сечений по построенной ЦММ. Модуль «Топоплан» позволяет с помощью инструментов платформы создать линию сечения и вывести само сечение в отдельном окне. При изменении линии сечения, само сечение обновляется оперативно.

Заключение

В следующих частях нашего цикла статей мы продолжим знакомить вас с другими модулями nanoCAD GeoniCS.
