Как быстро выявить искрение в давно работающей электросети
Как быстро проверить скрытое искрение в электросетях промышленного предприятия? Мы провели пилотные испытания — результаты превзошли ожидания
Задача:
Повышение пожаробезопасности электрических сетей в городских инженерных коммуникациях крупного государственного заказчика.
Причина:

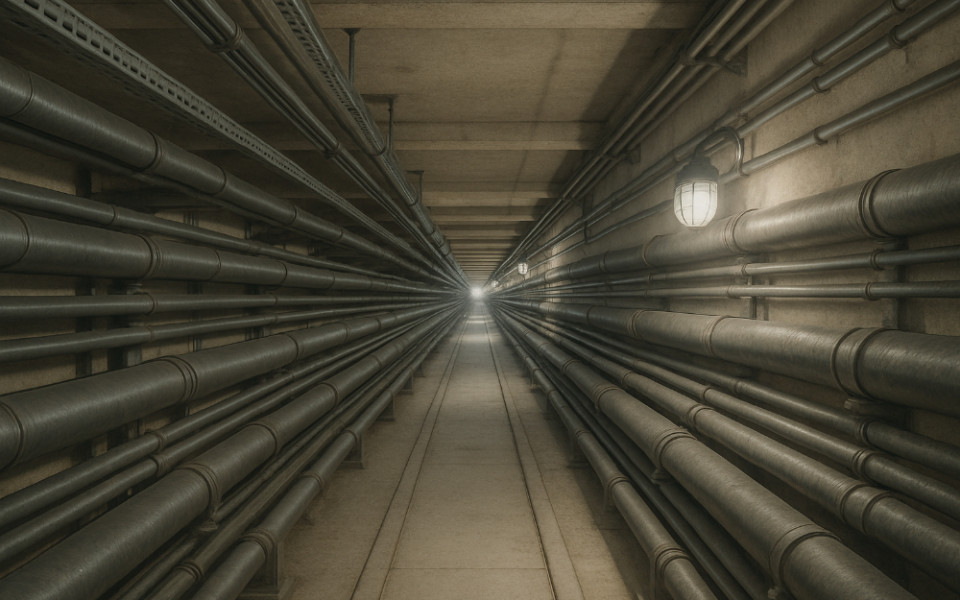

Инженерные коммуникации государственного заказчика представляет собой большую инфраструктуру, включающую километры силовых кабелей и кабелей связи, а также электрические сети офисных и вспомогательных производственных помещений. Одной из проблем эксплуатации является неявное искрение в электропроводке, способное привести к возгоранию. Причины, по которым может возникать искрение:
- Изношенность сетей, работающих десятилетиями;
- Сложные эксплуатационные условия (влажность, температурные перепады);
- Человеческий фактор, ошибки при монтаже нового оборудования или ремонте.
Технические специалисты крупных предприятий постоянно ищут решения для защиты электрический сетей и оборудования от нештатных ситуаций, в том числе от искрения и возникновения пожаров.
6 декабря 2024 года на Конгрессе коммунальных технологий, который проходил в кластере «Ломоносов», АО «Экотех» представило свой подход к защите от электрических пожаров.
Организаторами выступили Московский инновационный кластер и Фонд «Сколково». В мероприятии участвовали специалисты жилищно-коммунального хозяйства Москвы, представители профильных организаций и эксперты в области энергобезопасности.
АО «Экотех» предложило инновационный подход — установку устройств защиты от дугового пробоя (УЗДП) c уникальным алгоритмом, который позволяет обнаруживать скрытые дефекты проводки и предотвращать искрение еще до возникновения пожароопасной ситуации.
После ознакомления с принципами работы устройства защиты от дугового пробоя Экотех специалисты заказчика приняли решение о проведении пилотного тестирования УЗДП в условиях реальной эксплуатации на своих объектах.
Как это было
На первом этапе были сформированы программа и методики испытаний для определения возможности применения УЗДП в электрических сетях на объектах инфраструктуры заказчика.
На втором этапе специалисты заказчика в сопровождении инженеров Экотеха установили 11 устройств защиты в электрические щиты:
- административного здания на 9 случайно выбранных линий освещения офисных помещений;
- вспомогательного помещения производственной мастерской на 2 розеточные линии;
Сразу после установки 3 из 11 устройств начали срабатывать и показывать наличие искрения в защищаемой линии. Проверка линий, где происходило срабатывание, показала, что именно там используются изношенные и искрящие выключатели, которые требуют незамедлительной замены.
Чем может быть опасно использование искрящих выключателей:
- Использование искрящих выключателей опасно по нескольким причинам:
- При искрении в выключателе может произойти воспламенение окружающих материалов, особенно если рядом есть легковоспламеняющиеся предметы (бумага, дерево, текстиль, пластик). Это одна из частых причин бытовых и промышленных пожаров.
- Искрение приводит к перегреву контактов, их постепенному разрушению и оплавлению пластика вокруг. Со временем это может привести к полному выходу из строя выключателя и короткому замыканию.
- Из-за плохого контакта выключатель может периодически отключаться или работать нестабильно, что может привести к скачкам напряжения и повредить подключенные устройства.
- Если корпус выключателя поврежден, а внутри идет искрение, человек может случайно получить удар электрическим током при касании. Особенно опасно это во влажных помещениях.
- В местах, где могут быть пары горючих веществ или газа (АЗС, химические производства, котельные), искрение может стать причиной взрыва.
Третий этап был самым сложным, но дал интересные результаты. 4 устройства защиты от дугового пробоя были установлены непосредственно на линиях освещения инженерных систем. Тестирование показало, что устройство Экотех срабатывает на 250-300 метров защищаемой линии, что в 2,5-3 раза больше стандартной заявленной характеристики.
Пилотное тестирование устройств защиты от дугового пробоя Экотех в инженерной инфраструктуре данной государственной компании рассчитано на 3 месяца. Какие выводы были сделаны:
- Устройства УЗДП Экотех подтвердили свою эффективность в обнаружении скрытых дефектов электросетей. Уже на втором этапе тестирования сразу после установки 3 из 11 устройств начали срабатывать, указывая на наличие искрения в защищаемых линиях. Дополнительная проверка подтвердила, что причиной стали изношенные и неисправные выключатели, требующие замены. Это показывает, что УЗДП фиксирует потенциально опасные ситуации и помогает выявлять проблемные участки электросети до возникновения аварий.
- Тестирование показало, что реальная дальность защиты УЗДП составляет 250–300 метров, что в 2,5–3 раза превышает стандартные характеристики. В ходе третьего этапа испытаний устройства были установлены на линиях освещения инженерных систем, где их срабатывание охватывало значительно большую протяженность сети, чем ожидалось.
