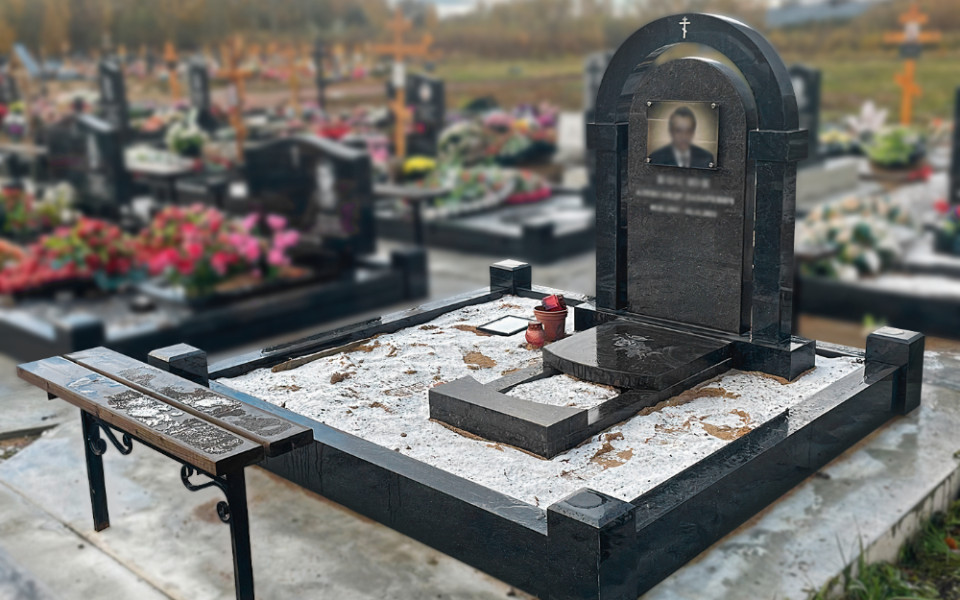

Мемориальный комплекс из габбро-диабаза для директора завода
Заводчане решили увековечить память руководителя так же основательно, как он строил производство — из самого прочного камня на века
В декабре в нашу гранитную мастерскую обратился коллектив машиностроительного завода с необычной просьбой. Их директор, Александр Лазаревич, руководил предприятием 28 лет и всегда говорил: «Делать нужно на века или не делать вообще». Этот принцип он применял ко всему — от выбора оборудования до кадровых решений. Заводчане решили создать памятник, который стал бы воплощением философии их руководителя — основательный, монументальный, рассчитанный на столетия эксплуатации.
Причина
Трудовой коллектив обратился за изготовлением памятника, потому что хотел увековечить память о руководителе в соответствии с его жизненными принципами. Александр Лазаревич ценил надежность превыше всего — под его руководством завод ни разу не нарушил договорные обязательства за почти три десятилетия. Работники искали памятник на могилу, который отражал бы характер директора: фундаментальный, без лишних украшений, но с возможностью для людей остановиться, присесть и вспомнить хорошие времена.
Задача
Создать памятник на могилу из самого прочного материала с максимально возможным сроком службы. Основные критерии: использование габбро-диабаза как эталона долговечности, конструкция с минимальным количеством склеек и стыков, арочная форма для торжественности, интегрированная скамейка для посетителей, портрет высочайшего качества, способность выдержать любые климатические воздействия минимум 200 лет.
Ход работы
Выбор габбро-диабаза и планирование монолита
Остановились на карельском габбро-диабазе — абсолютном чемпионе по прочности среди всех гранитов. Этот камень образовался 2 миллиарда лет назад и простоял испытание временем лучше любого искусственного материала:
- плотность 3,05 г/см³ делает его практически неразрушимым;
- водопоглощение 0,02% исключает растрескивание даже в суровые морозы;
- однородная структура без слабых мест и включений;
- угольно-черный цвет остается неизменным столетиями.
Главная задача — спроектировать конструкцию с минимальным количеством склеек и стыков. Стелу, горизонтальную плиту и даже элементы скамейки решили изготавливать из цельных блоков камня.
Заготовки заказали с карьера нестандартных размеров: для стелы — блок 140×80×12 см, для горизонтальной плиты — 200×120×10 см. Такие габариты потребовали специального транспорта и подъемного оборудования.
Фрезеровка арочной стелы
Арочную форму вырезали из блока габбро-диабаза на станке с ЧПУ. Программировали траекторию с учетом направления кристаллической решетки камня — фрезеровка поперек волокон могла вызвать сколы.
Процесс занял 18 часов непрерывной работы:
- черновая выборка алмазными дисками диаметром 400 мм;
- формирование арочного проема фрезами переменного профиля;
- доводка внутренних радиусов ручным инструментом;
- финишная полировка всех поверхностей до зеркального блеска.
Толщина стенок арки составляет 12 см — этого достаточно для прочности при собственном весе 280 кг. Запас прочности заложили с коэффициентом 3, учитывая ветровые нагрузки и возможные механические воздействия.
Изготовление горизонтальной плиты
Массивную плиту размером 200×120×10 см вырезали из монолитного блока весом более тонны. Основная сложность — обеспечить идеальную плоскостность поверхности на такой площади.
Обработку выполняли на координатно-шлифовальном станке немецкого производства. Сначала фрезеровкой добились геометрии с отклонением не более 0,5 мм на всей длине, затем шлифовкой довели до идеала. Финишная полировка заняла 12 часов — площадь обработки составила 2,4 квадратных метра.
По периметру плиты сделали фаску под углом 45° для смягчения визуального восприятия массивной конструкции. Снизу выфрезеровали технологические пазы для строповки — поднимать плиту весом 320 кг можно только специальным оборудованием.
Создание интегрированной скамейки
Скамейку спроектировали как часть общего ансамбля, используя тот же габбро-диабаз. Сиденье изготовили из цельной полосы длиной 150 см, шириной 40 см и толщиной 8 см. Спинка — отдельный элемент высотой 45 см.
Эргономику рассчитывали по ГОСТу: высота сиденья 42 см, угол наклона спинки 5°. Поверхность сиденья отполировали до среднего блеска — это предотвращает скольжение и в то же время легко очищается от загрязнений.
Крепление спинки к сиденью выполнили на нержавеющие шпильки М12 с контргайками. Точки крепления просверлили алмазными коронками и заполнили эпоксидным компаундом для герметизации.
Профессиональная гравировка портрета
Портрет Александра Лазаревича выполнили методом фотопечати на закаленном стекле. Исходную фотографию обработали в специальной программе.
Размер портрета 35×45 см позволяет рассмотреть все детали с расстояния 2-3 метра. После фотопечати поверхность обработали защитным составом на основе силиконов — это предотвращает накопление пыли на поверхности и сохраняет контрастность изображения.
Техническая часть установки
Общий вес мемориального комплекса составил 750 кг, включая стелу 280 кг, горизонтальную плиту 320 кг, скамейку 150 кг. Такая масса потребовала капитального фундамента глубиной 120 см.
Котлован размером 250×180×120 см выкопали экскаватором, затем вручную выровняли стенки и дно. Фундамент выполнили монолитным из бетона М500 с объемным армированием — сетка из арматуры А500С в трех уровнях.
Монтаж проводили краном-манипулятором грузоподъемностью 15 тонн. Последовательность установки:
- горизонтальная плита с контролем уровня в двух плоскостях;
- арочная стела с выверкой вертикальности лазерными приборами;
- скамейка с точной ориентацией по отношению к памятнику.
Все элементы крепили на анкерные болты М20 из нержавеющей стали. Монтажные швы заполнили полиуретановым герметиком черного цвета для незаметности соединений.
Финишная обработка комплекса
После установки выполнили финишную полировку всех стыков и монтажных соединений. Использовали ручные шлифмашины с алмазными кругами — автоматические станки не подходят для работы на готовом объекте.
Поверхности обработали гидрофобным составом на основе органосиликонов. Это не меняет внешний вид камня, но отталкивает воду и загрязнения, упрощая уход за мемориалом.
Получился мемориальный комплекс, который действительно воплощает принцип «на века». Монолитная конструкция из габбро-диабаза выдержит любые климатические воздействия и сохранит первоначальный вид минимум 200 лет.
Арочная стела создает торжественность, подчеркивая значимость личности. Интегрированная скамейка превращает место захоронения в пространство для размышлений и воспоминаний. Коллеги и друзья могут присесть, отдохнуть и мысленно пообщаться с ушедшим руководителем.
Технически комплекс представляет образец монументального искусства — каждый элемент изготовлен с максимальным запасом прочности и рассчитан на столетия эксплуатации.
Представитель заводского коллектива сказал при приемке: «Александр Лазаревич был бы доволен — сделано основательно, как он любил. Этот памятник переживет наш завод и останется напоминанием о том, что значит настоящая ответственность».
