Подстанция ЧЗЭО обеспечит электроснабжение сибирского НПЗ

ООО «Челябинский завод электрооборудования» (ЧЗЭО) завершил производство комплектной трансформаторной подстанции КТПН B-Plit мощностью 1000 кВА для нефтеперерабатывающего завода Западной Сибири. Электроустановка обеспечит электроснабжение новых производственных мощностей предприятия.

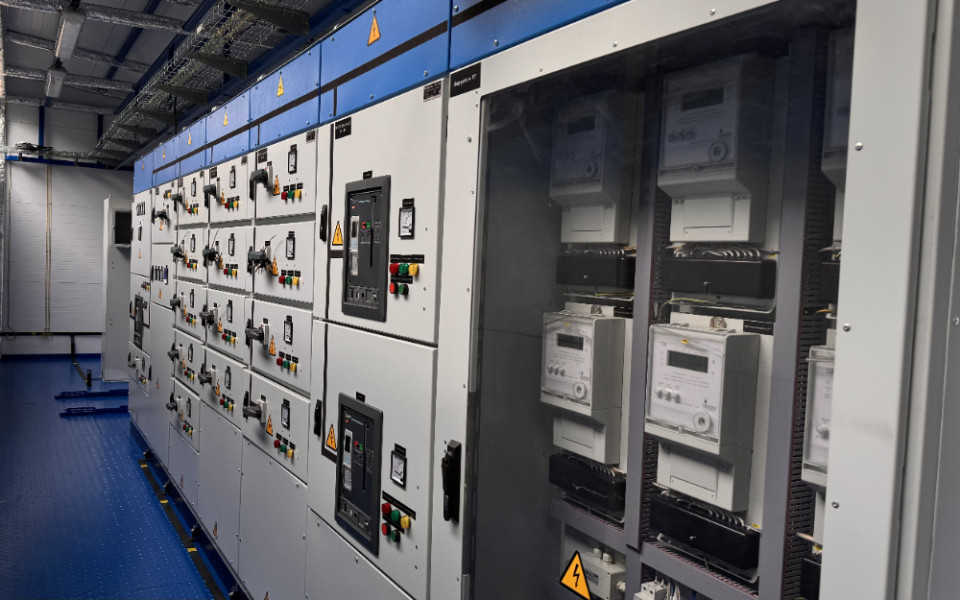

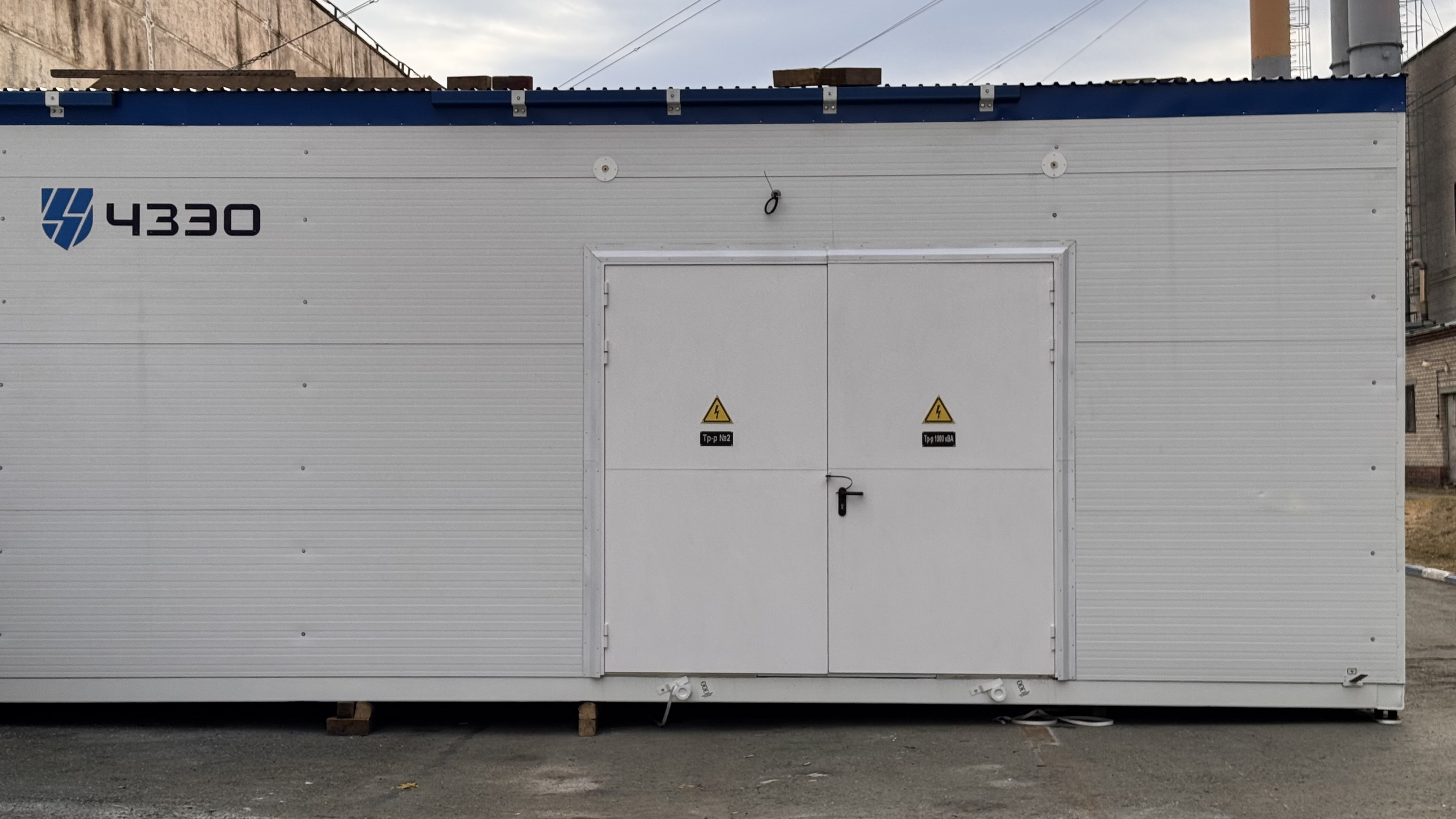

КТПН B-Plit представляет собой блочно-модульную конструкцию, состоящую из 5-ти зданий, и оснащена кабельным полуэтажом, что позволяет установить подстанцию на высоту 2,5 метра над уровнем земли. В состав оборудования входят два сухих трансформатора c литой изоляцией (ТЛСЗФ-1000/6/0,4), 14 шкафов низкого напряжения ШН Allion с 3b-секционированием, устройство компенсации реактивной мощности (УКРМ), шкаф собственных нужд (ШСН), шкаф ПЭСПЗ. Система автоматики обеспечивает автоматическое переключение вводов через АВР (автоматический ввод резерва) с возможностью ручного управления, а также передачу данных по интерфейсу RS-485 с поддержкой протокола Modbus. Уровень изоляции по ГОСТ 1516.1, степень защиты IP31, степень огнестойкости по СНиП — II.

Особое внимание уделено безопасности функционирования подстанции в условиях работы на производственном объекте I и II класса опасности. Система вентиляции включает подачу чистого воздуха через выносной воздухозабор высотой 15 метров, что исключает попадание взрывоопасных газов в помещения подстанции, усиленную конструкцию воздухозаборной трубы с демпферами для гашения ветровых нагрузок и вибраций, а также взрывозащищенные кондиционеры с резервированием — при отказе одного из них автоматически включается резервный.

«Кроме проектирования и производства самой подстанции, перед нами стояла задача пристыковать КТП к рядом стоящему бетонному бункеру и обшить его в одно изделие вместе с подстанцией. Мы предложили свое решение, которое удовлетворило Заказчика и по технической, и по расходной части», — отмечает инженер проекта Констанин Мокин.

Помимо производства КТПН B-Plit, специалисты ЧЗЭО берут на себя доставку до объекта, шеф-монтажные и пусконаладочные работы. На каждом из этих этапов Челябинский завод электрооборудования обеспечивает строгий контроль качества и соблюдение требований промышленной безопасности. Соответствие оборудования ЧЗЭО (в частности, КРУ-2-15P-Elion) cтандартам нефтегазовой отрасли, подтверждается сертификатом ИНТИ.
