Как организовать УКВ радиосвязь на большие расстояния

Основным ограничением для более широкого использования средств радиосвязи является ограниченная дальность связи. Профессиональные и коммерческие радиостанции используют для работы в основном УКВ диапазоны VHF или UHF. Для данных диапазонов физическим ограничением служит невозможность распространения радиоволн УКВ на большие расстояния. УКВ диапазоны предназначены и хорошо работают в основном в прямой видимости. Стандартными решениями увеличения дальности радиосвязи, являются:

1. Использование ретрансляторов или базовых мощных радиостанций и размещение передающих и приемных антенн с максимально возможной высотой подвеса
2. Строительство много-сайтовых систем радиосвязи.

Но эти решения стоят не дешево и не всегда есть возможность реализовать технические аспекты проекта, например, размещение на необходимую высоту антены и т д.

Сегодня расскажем о новом решении, которое позволяет организовать радиосвязь на большие расстояния с меньшими вложениями.

Решение называется технология IP-Transit.

IP-Transit — это функция, которая позволяет мобильным радиостанциям модели HM785 подключатся друг к другу для обмена данными, голосовыми данными и управляющими пакетами данных по протоколу TCP/IP.

В настоящий момент цифровая сеть IP Transit может включать в себя до 30 радиостанций (включая Master радиостанцию).

Данный тип системы радиосвязи реализует единый канал связи между радиостанциями на большом расстоянии, так как основная связь между базовыми радиостанциями происходит по интернет-соединению типа LAN или WAN.

В обычных конвенциальных системах радиосвязи, где используется ретранслятор, требуется две частоты на один ретранслятор. Особенность системы IP Transit заключается в том, что для связи между абонентами достаточно одной частоты, что экономит частотный ресурс.

Это позволяет создать единую сеть связи на больших расстояниях.

Основными преимуществами данной системы связи являются:

1. Экономия частотного ресурса. Для связи между абонентами может использоваться одна частота, что позволяет более эффективно использовать частотный ресурс.
2. IP-Transit позволяет создать единую быстро развертываемую и легко масштабируемую сеть радиосвязи связь практически в любой конфигурации, необходимо только стабильное интернет-соединение типа LAN или WAN.
3. В настоящее время цифровая сеть IP-Transit может включать в себя до 30 радиостанций (включая главную управляющую радиостанцию типа Мастер)
4. Данная система будет эффективной на больших расстояниях. Единый канал связи можно связать по интернету между базовыми радиостанциями. Так пример, можно установить радиосвязь между Москвой и Санкт-Петербургом или любым другим городом с помощью данной системы, без дополнительного радиорелейного оборудования.

Теперь как мы рассмотрели преимущества данной системы, перейдем к топологии системы.

1. Главный управляющий модуль в данной системе — Мастер радиостанция. Он отвечает за управление другими базовыми радиостанциями в сети.
2. Суб-мастер — используется для соединения двух или более радиостанций в системе. Его основная роль — это взять управление всеми подчиненными радиостанциями, если Мастер перестанет быть в сети.
3. Приемники сигнала, они же Слейвы (или подчиненные). Их функция в системе — принимать сигнал от абонентских радиостанций и передача остальным.

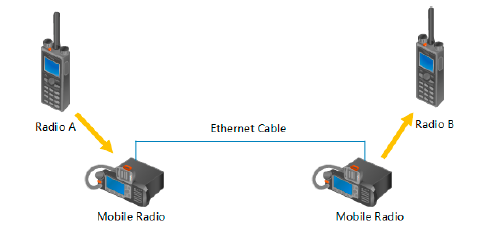

Приведем примеры построения типичной системы:

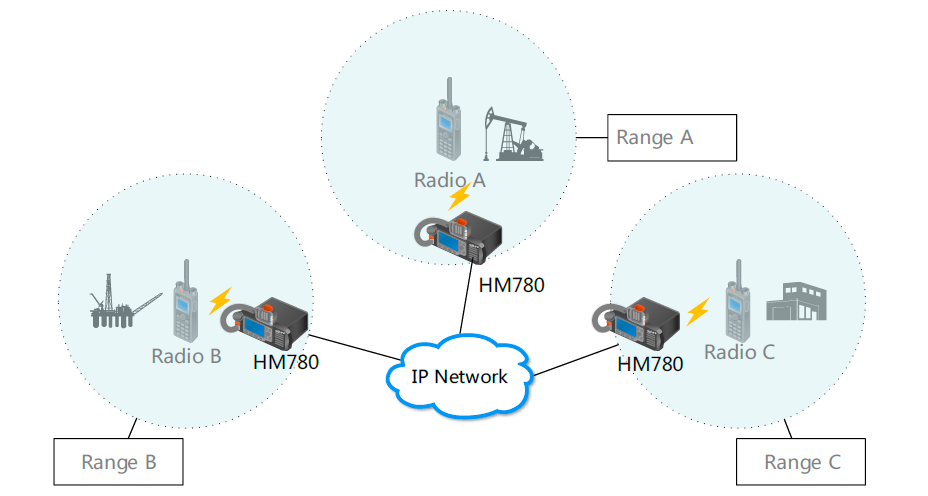

Система позволяет объединить различные зоны в единую сеть связи. На каждом участке устанавливается автомобильная радиостанция, которая подключается к общей сети IP. Это позволяет объединить абонентов из разных мест в один голосовой канал.

Кроме того, по данному типу соединения можно организовать кросс-бенд, объединив абонентов с рациями разных диапазонов частот в одну группу для переговоров.

Достоинство этой системы — в ее удобстве установки и доступности. Полноценный ретранслятор будет стоить дороже и потребует больше времени на запуск.

Система IP-Transit легко расширяется за счет добавления дополнительных радиостанций в режиме Sub-Master. Это позволяет создать множество зон радиосвязи для быстрого обмена информацией.

Ключевая особенность системы IP-Transit заключается в том, что она имеет возможность объединять цифровые радиостанции различных наиболее известных производителей в один общий канал.

У всех производителей цифровых радиостанций своя логика работы открытого протокола DMR, и поэтому при соединении их на прямую в стандартной системе DMR, могли возникнуть проблемы с приемом / передачей голоса и данных. IP-Transit помогает также решить эту проблему.
