Разработчикам стала доступна макетно-отладочная плата упрощенного типа

Ультранизкопотребляющий 32-разрядный микроконтроллер К1921ВГ015 на основе архитектуры RISC-V появился в розничной продаже весной этого года и стал популярным среди разработчиков электронных устройств.

Микроконтроллер, созданный НИИЭТ в рамках ОКР «Разработка и освоение серийного производства ультранизкопотребляющего микроконтроллера» с привлечением субсидии по Постановлению правительства от 24 июля 2021 года № 1252, обладает широкими возможностями благодаря встроенной флеш-памяти программ объемом 1 Мбайт, двум ОЗУ (256 Кбайт + 64 Кбайт с батарейным питанием), широкому набору интерфейсов (5 × UART, 3 × SPI, 1 × CAN 2.0B, 1 × I2C, 1 × USB 2.0 Full speed Device), двум встроенным АЦП (8-канальный 16-разрядный сигма-дельта и 8-канальный 12-разряный последовательного приближения), встроенным криптографическим средствам и другим функциональным блокам, реализованным в ИМС.

Этот набор встроенных средств в сочетании с ультранизким энергопотреблением делает микроконтроллер К1921ВГ015 конкурентоспособным в устройствах Интернета вещей, системах сбора данных, автономных устройствах управления и другой аппаратуре, в том числе эксплуатируемой в труднодоступных местах. В частности, ИМС К1921ВГ015 активно применяется в интеллектуальных приборах учета потребления ресурсов.

Популярность данного микроконтроллера среди разработчиков продиктована его функциональностью, эффективностью, надежностью и доступной ценой, которую удалось достичь в том числе благодаря корпусированию микросхемы в пластик, выполняемому на собственных производственных мощностях НИИЭТ. Немаловажным фактором является и наличие средств разработки, которые позволяют быстро оценить возможности микросхемы, быстро создать прототип изделия и отладить программное обеспечение для устройства на его основе.

Как и для других микроконтроллеров, для К1921ВГ015 НИИЭТ выпустил полноценную макетно-отладочную плату. Она включает интегрированный программатор-отладчик с разъемом USB-C и обладает широким спектром функций для разработки устройств на базе данной ИМС. Однако эта плата оказалась избыточной для ряда задач, поэтому, отвечая потребностям заказчиков, институт разработал упрощенную версию макетно-отладочной платы.

Данное изделие отличается, прежде всего, отсутствием встроенного программатора. Для программирования микроконтроллера используется интерфейс JTAG. Это, а также ряд других упрощений, позволили уменьшить габариты платы и существенно снизить ее цену.

«При этом упрощенная макетно-отладочная плата для К1921ВГ015, обладает набором средств, достаточным для оценки возможностей данного микроконтроллера и быстрого прототипирования и разработки ПО устройств для широкого спектра задач, и будет полезна как начинающим разработчикам, так и опытным инженерам», — подчеркнули в НИИЭТ.

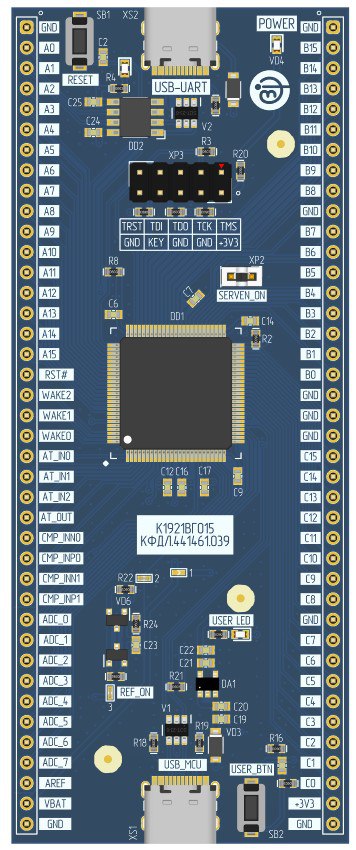

Изделие содержит кнопку сброса RESET, светодиод USER_LED и кнопку USER_BTN с назначаемыми функциями, а также разъемы PLS с шагом 2,54 мм и расстоянием между рядами 38,1 мм для подключения внешних компонентов и устройств к выводам ИМС. Шаг контактов и расположение разъемов PLS позволяют использовать плату совместно с макетными платами типа Bread Board.

Питание платы осуществляется от шины USB. Плата содержит два таких разъема, один из которых подключен непосредственно к интерфейсу USB К1921ВГ015, а другой — через микросхему драйвера CH340, установленную на плате. Ток потребления платы составляет не более 150 мА.
